三葉羅茨風機與兩葉羅茨風機性能優劣勢比較

山東錦工有限公司是一家專業生產羅茨風機、羅茨鼓風機等機械設備公司，位于有“鐵匠之鄉”之稱的山東省章丘市相公鎮，近年來，錦工致力于新產品的研發，新產品雙油箱羅茨鼓風機、水冷羅茨鼓風機、油驅羅茨鼓風機、低噪音羅茨鼓風機，贏得了市場好評和認可。此類產品已廣泛應用于電力、污水處理、環保、化工、鋼鐵、建材、農藥、制藥等行業。產品和服務遠銷全國各地及東南亞，深受客戶好評。

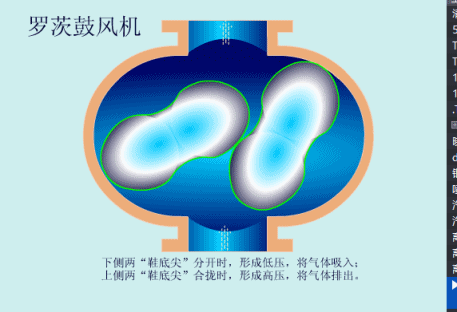

羅茨鼓風機，也稱作魯氏鼓風機，是屬于容積回轉鼓風機，利用兩個或者三個葉形轉子在氣缸內相對運作來壓縮和輸送氣體的回轉壓縮機。

那么三葉羅茨鼓風機對比二葉羅茨鼓風機的優勢在哪呢？

（1）在中心距和外圓半徑相同的情況下，圓弧葉型的三葉轉子羅茨鼓風機比兩葉的排量要大。漸開線葉型羅茨鼓風機的排量和轉子的頭數沒有關系。

（2）三葉轉子羅茨鼓風機的振動和噪聲比二葉的小，在三葉轉子上使用的軸承的壽命比在二葉上使用的長 15% 左右。而且三葉轉子可以采用扭葉轉子來降低其噪聲和振動，二葉轉子由于結構上的限制不能采用扭葉結構。

（3）三葉轉子的力學性能較好，相比于二葉的可更好地保證葉輪之間及其葉輪和機殼的間隙。

（4）三葉轉子羅茨鼓風機特別是扭葉型的由于噪聲和動平衡性能較好，在汽車機械增壓上的應用越來越多。

那么三葉羅茨風機對比二葉羅茨鼓風機的性能上有什么區別呢？

噪聲及振動大小的比較

羅茨鼓風機在工作過程中，氣體逆流壓縮產生強烈的空氣沖擊動力噪聲，為了減少這種噪聲，在不改變整個有效容積的情況下，減少單個有效容積 V 的體積，從而減少霍而姆共振效應，達到減小噪聲的目的。將二葉型變?yōu)槿~型，從而將有效容積從兩等分變?yōu)槿确?，減少了輸出氣流壓力的脈動，而且排氣腔部分體積通過葉輪間隙回流到進氣腔的氣體流量減少，氣體的擾動減小，氣體的脈動壓力減小，從而使鼓風機的振動減少。壓力脈動是羅茨鼓風機的主要噪聲源，三葉式鼓風機能有效地降低噪聲達 5dB 。

為了進一步減少羅茨鼓風機的噪聲，對于三葉的葉型可以采用扭葉型。這種結構不僅可以進一步擴大鼓風機的基元容積，而且可以進一步減小羅茨鼓風機的噪聲。當羅茨鼓風機的葉輪扭轉角為 60 °時，其理論流量為定值，不勻度為零 ；另一方面扭葉結構還可以延緩回流過程，降低排氣脈動。由于受到內泄漏的影響，其進氣流量總有一些脈動，但要比三葉直葉的要小。扭葉型的羅茨鼓風機的排氣脈動要比直葉型的小一些，三葉羅茨風機的排氣脈動也比二葉的要小，但差別不是太明顯。二葉的轉子不可能利用扭葉這種形式，因為如果二葉的采用扭葉的話，其扭轉角要取 270 °，在保證葉輪正常嚙合的情況下，這種結構是不可能實現的。而三葉的扭葉轉子，只需其包容角不小于 180 °，即可以滿足要求 。

內泄漏的比較

在間隙大小及工作條件相同的情況下，三葉羅茨風機的內泄漏流量往往比二葉的小一點。基元容積 V 處于泄漏間隙與進氣口之間，對內泄漏流動具有一定的阻隔作用。對二葉鼓風機而言，容積 V 只在微小的角度范圍內保持封閉狀態，阻隔作用不大。三葉鼓風機的基本容積至少有 60 °的封閉旋轉過程，阻隔效果顯著一些，可以提高鼓風機的容積效率。采用三葉轉子及逆流冷卻的鼓風機，封閉容積內的氣體處于吸排氣的中間壓力，這樣通過葉輪頂端及端面的泄漏就不是從排氣壓力直接到吸氣壓力。對三葉扭葉轉子，當排氣口呈對角線布置時，結合扭葉轉子逐漸嚙合的特點，使扭葉轉子工作時并不象直葉那樣能使基元容積完全與排氣口相通，在與排氣口連通前使基元容積中的氣體能在機殼內轉子旋轉時產生一定的內壓縮，這樣就比二葉轉子在同樣條件下的直接泄漏量還要小，容積比能也相應降低 。

轉子力學性能比較

由于三葉葉輪和二葉的在葉型結構上存在的的差異，在一般情況下，三葉轉子的力學性能要好于二葉的。在葉輪大小和氣體壓差相同的情況下，三葉轉子承受的最大的合力要比二葉轉子的小，大概是二葉轉子的 80% 。三葉轉子本身結構的剛性就比二葉的好，而且在中心距、葉輪半徑和葉輪長度相同，所用材料也相同的情況下，三葉的質量要比二葉的稍微輕點。所以三葉轉子在保證葉輪和外殼的間隙及葉輪間的間隙方面，更具有優勢。
